Αντλία ιλύος αμμοχάλικου TZG(H).

Επιλεγμένη εικόνα αντλίας πολτού αμμοχάλικου TZG(H).

Σύντομη περιγραφή:

Όνομα: TZG(H) Gravel Slurry Pump
Τύπος αντλίας: Φυγοκεντρική
Ισχύς: Μοτέρ / Ντίζελ
Εκφόρτιση: 4-16 ίντσες
Χωρητικότητα: 36-4320m3/h
Κεφάλι: 5-80μ

Στείλτε μας email

Λεπτομέρεια προϊόντος

Ετικέτες προϊόντων

TZG(H) Πίνακας απόδοσης αντλίας πολτού αμμοχάλικου

Αντλία Μοντέλο	Επιτρεπόμενος Μέγιστη.Εξουσία	Απόδοση καθαρού νερού
Χωρητικότητα Q	Κεφάλι H(m)	Ταχύτητα n (r/min)	Μαξ.Εφ. η%	NPSH (Μ)	Στροφείο Dia.
m³/h	l/s
100TZ G-PD	60	36-250	10-70	5-52	600-1400	58	2,5-3,5	378
150ΤΖΓ-ΠΕ	120	126-576	35-160	6-45	800-1400	60	3-4,5	378
200TZG-PF(S)	260(560)	216-936	60-260	8-52	500-1000	65	3-7,5	533
200TZGH-PS	560	180-1440	50-400	24-80	500-950	72	2,5-5	686
250TZG-PG	600	360-1440	100-400	10-60	400-850	65	1,5-4,5	667
250TZGH-PG	600	288-2808	80-780	16-80	350-700	73	2-10	915
300TZG-PG	600	576-3024	160-840	8-70	300-700	68	2-8	864
350TZG-PG	600	720-3600	200-1000	18-44	300-500	70	3-9	1016
350TZGH-PTU	1200	324-3600	90-1000	26-70	300-500	72	3-6	1220
400TZG-PTU	1200	720-4320	200-1200	12-48	250-500	72	3-6	1067
Παρατήρηση: 1. Συνιστώμενο εύρος ποσοτήτων: 50%Q'≤Q≤110%Q'(Q' Κατάλληλο για την ικανότητα στο υψηλότερο σημείο απόδοσης). 2..NPSH: κατάλληλο για το σημείο Q συνιστάται στην υψηλότερη ταχύτητα.

Περιγραφή προϊόντος:

Οι αμμοχάλικες τύπου TZG(H) είναι σχεδιασμένες για συνεχή χειρισμό των πιο δύσκολων υδαρών υδατικών υδάτων που περιέχουν πολύ μεγάλα στερεά για να αντληθούν από κοινή αντλία. Είναι κατάλληλες για την παροχή ιλύων σε εξόρυξη, εκρηκτική λάσπη σε τήξη μετάλλων. Βυθοκόρηση σε βυθοκόρους και πορεία των ποταμών και άλλων πεδίων. Οι αντλίες τύπου TZ(G)H είναι υψηλής κεφαλής.

Η κατασκευή αυτής της αντλίας είναι από ενιαίο περίβλημα που συνδέεται με λωρίδες σφιγκτήρα και ευρεία υγρή δίοδο. Τα υγρά μέρη είναι κατασκευασμένα από κράματα Ni-σκληρά και υψηλής αντοχής σε τριβή χρωμίου. Η κατεύθυνση εκκένωσης της αντλίας μπορεί να προσανατολιστεί σε οποιαδήποτε κατεύθυνση 360 μοιρών Αυτός ο τύπος αντλίας διαθέτει τα πλεονεκτήματα της εύκολης εγκατάστασης και λειτουργίας, της καλής απόδοσης του NPSH και της αντοχής στην τριβή.

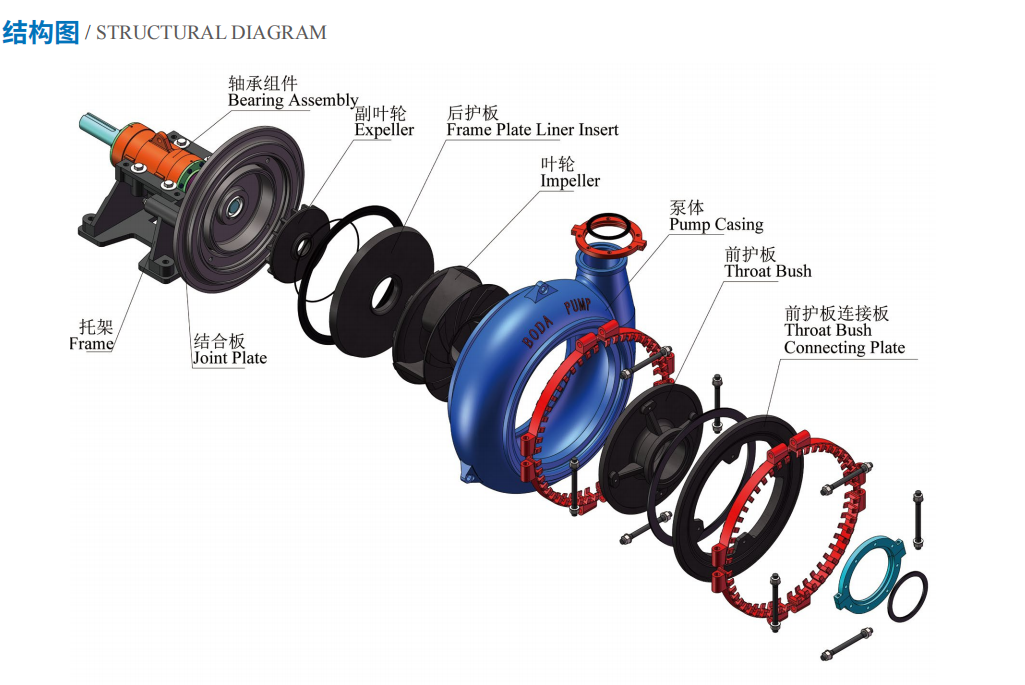

Σχέδιο δομής:

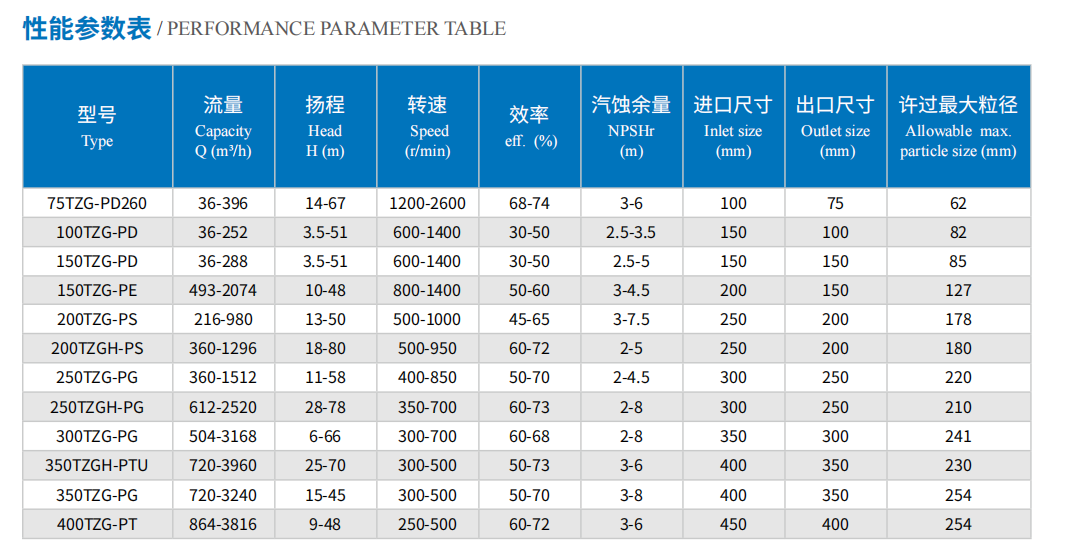

Πίνακας επιδόσεων:

TZG(H) Πίνακας απόδοσης αντλίας πολτού αμμοχάλικου

Αντλία
Μοντέλο

Επιτρεπόμενος
Μέγιστη.Εξουσία

Απόδοση καθαρού νερού

Χωρητικότητα Q

Κεφάλι
H(m)

Ταχύτητα
n (r/min)

Μαξ.Εφ.
η%

NPSH
(Μ)

Στροφείο
Dia.

m³/h

l/s

100TZ G-PD

60

36-250

10-70

5-52

600-1400

58

2,5-3,5

378

150ΤΖΓ-ΠΕ

120

126-576

35-160

6-45

800-1400

60

3-4,5

378

200TZG-PF(S)

260(560)

216-936

60-260

8-52

500-1000

65

3-7,5

533

200TZGH-PS

560

180-1440

50-400

24-80

500-950

72

2,5-5

686

250TZG-PG

600

360-1440

100-400

10-60

400-850

65

1,5-4,5

667

250TZGH-PG

600

288-2808

80-780

16-80

350-700

73

2-10

915

300TZG-PG

600

576-3024

160-840

8-70

300-700

68

2-8

864

350TZG-PG

600

720-3600

200-1000

18-44

300-500

70

3-9

1016

350TZGH-PTU

1200

324-3600

90-1000

26-70

300-500

72

3-6

1220

400TZG-PTU

1200

720-4320

200-1200

12-48

250-500

72

3-6

1067

Παρατήρηση:
1. Συνιστώμενο εύρος ποσοτήτων: 50%Q'≤Q≤110%Q'(Q' Κατάλληλο για την ικανότητα στο υψηλότερο σημείο απόδοσης).
2..NPSH: κατάλληλο για το σημείο Q συνιστάται στην υψηλότερη ταχύτητα.

Αποποίηση ευθύνης: Η πνευματική ιδιοκτησία που εμφανίζεται στα αναφερόμενα προϊόντα ανήκει σε τρίτους.Αυτά τα προϊόντα προσφέρονται μόνο ως παραδείγματα των παραγωγικών μας δυνατοτήτων και όχι προς πώληση.
